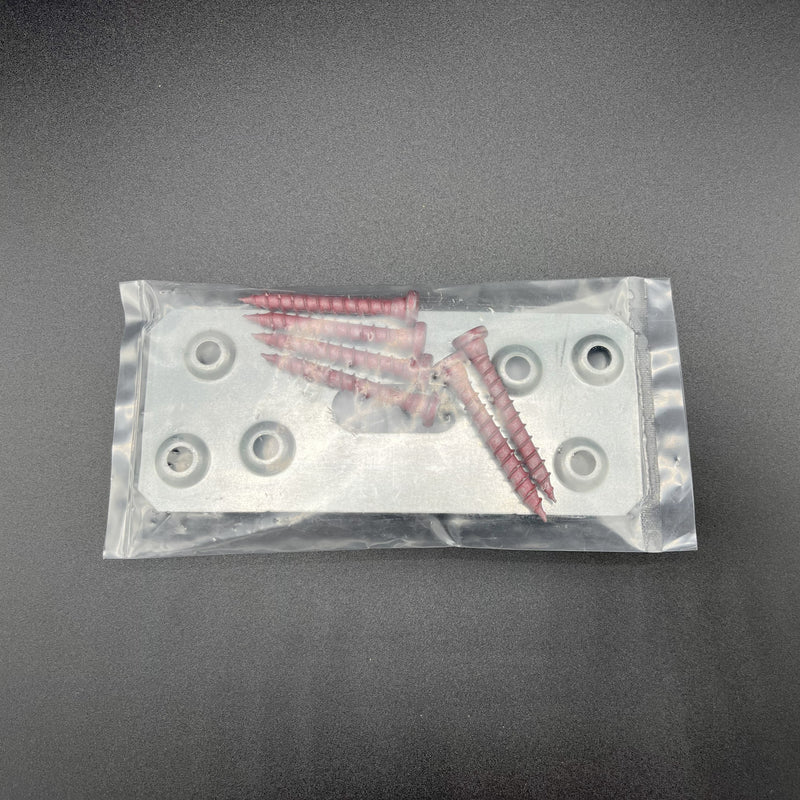

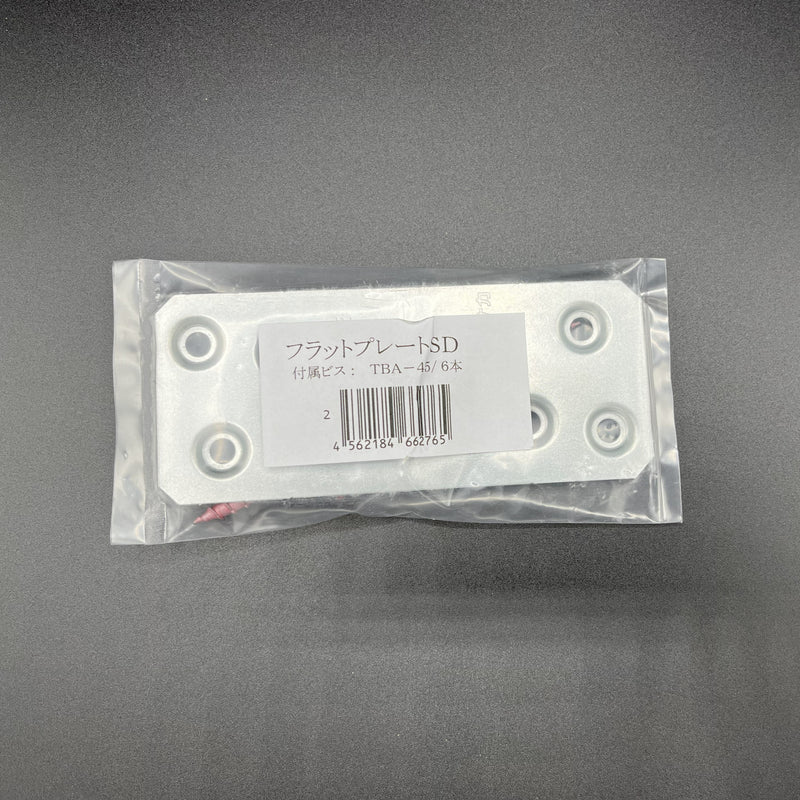

タナカ AA202600 フラットプレートSD 柱接合金物 パック品
SKU AA202601
通常価格
¥248
通常価格
-
通常価格
通常価格
現在の価格
¥248
-
現在の価格
表示価格は全て税込みです。
タナカ AA202600 フラットプレートSD 柱接合金物 パック品
告示1460号第2号い・ろ・は
告示について
■AA202600 フラットプレートSD 用途・特徴
柱と横架材の接合に使用します。
①板厚0.6mm（従来のかど金物は板厚2.3mm）と薄いため、構造用合板等を金物の上から直張りができます。
②Z山形プレートVP同等以上の耐力を有しています。
③ビス打ち込み部分にエンボス加工がしてあるので、ビス頭が表にでません。
④耐食性に優れる「スーパーダイマ®」を使用しています。
⑤公財・日本住宅・木材技術センターによる性能認定品です。
■AA202600 フラットプレートSD ダウンロード
〈性能認定〉
公財・日本住宅・木材技術センター性能認定 SB2-10A04-02
・短期許容引張耐力 5.9kN
■AA202600 フラットプレートSD 寸法図
■AA202600 フラットプレートSD 取付参考図
■AA202600 フラットプレートSD 取付方法
①本体の中心線と（柱）の刻印を目安にして柱と横架材の側面に位置決めをし、仮どめ用のツメで固定します。
②専用角ビットビスTBA-45を柱側に3本、横架材側に3本とめ付けてください。
※専用角ビットビスTBA-45の締め付けには、3番四角ビット（別売品）をご使用ください。
■AA202600 フラットプレートSD 仕様
| サイズ（mm） | 商品コード | 梱包（1ケース） | 付属金物 | 重量（kg／ケース） |
|---|---|---|---|---|
| 50×120×0.6（t） | AA202600 | 100枚 | 専用角ビットビス TBA-45（600本） |
6.0 |
| 材質 | NSDC570［日本製鉄（株）製］ |
|---|---|
| 表面処理 | 合金めっき鋼板「スーパーダイマ®」ZQNK18 クロメートフリー |
